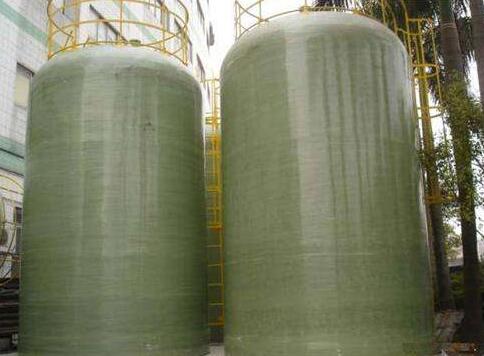

玻璃鋼罐需要檢驗以下幾個方面才能判斷質量是否合格

      大家在購買玻璃鋼罐時需要檢驗以下幾個方面才能判斷質量是否合格？內容具體如下：

      1、外觀檢驗：氣泡：耐腐蝕層表面允許較大氣泡直徑為5MM，每㎡直徑不大于5mm的氣泡少于3個時，可不予修補，否則應將氣泡劃破修補；裂紋：耐腐蝕層表面不得有深度0.5mm以上的裂紋。增強層表面木得有深度為2mm以上的裂紋；凸凹：耐腐蝕層表面應光滑平整，增強層的凸凹部分厚度應不大于厚度的20%；返白：耐腐蝕層不應有返白處，增強層返白區較大直徑應不超過50mm。

      2、尺寸檢驗：按照圖紙要求，采用合適精度與量程的計量量具對玻璃鋼罐的尺寸進行檢驗。

      3、固化度和襯里微孔的檢查：現場檢查要手觸復合材料制品表面無粘手的感覺；用干凈棉紗蘸取丙酮放于制品表面觀察，棉紗是否變色；用手或硬幣敲擊制品發出的聲音是模糊還是清脆。若手感覺發粘、棉紗變色、聲音模糊，即認為玻璃鋼罐表面固化不合格。襯里微孔檢測：必要時，復合材料襯里采用電火花檢測器或微孔檢測儀進行抽樣檢查。

                  4、制品性能檢測：根據作業指導文件要求的測試內容和規定的測試標準對玻璃鋼罐熱、物理和機械性能進行測試，為制品的驗收提供依據。　(1)樣品的制備應符合一般規則的規定。 當測試材料的厚度小于5mm時，樣品的厚度為原始厚度。 當測試材料的厚度大于5mm時，保持原始厚度，但其他方向的尺寸等于或小于5mm。

　　(2)玻璃鋼儲罐樣品的外觀檢查應符合一般規定。

　　(3)用浸有溶劑的軟布擦拭樣品并進行以下處理：①在干燥室中放置24小時; ②在80℃下干燥2小時，然后在干燥器中冷卻至室溫。

　　(4)在茅夫爐中于600±20°C的坩堝中加熱10至20分鐘，然后放入干燥器中，冷卻至室溫，并精確至0.1 mg。

　　(5)將準備好的樣品放入坩堝中稱量，精確至0.1mg;

　　(6)將裝有樣品的坩堝放入茅阜爐中燃燒：①將溫度升至350?400℃，半秒，在大約一小時內，溫度升至600±20°C，直到樣品中的所有碳消失。此時，環氧樹脂和聚酯玻璃纖維都需要大約30分鐘，而酚醛玻璃纖維則需要90至120分鐘。

　　(7)將帶有殘留物的坩堝從茅阜爐中取出，在干燥器中冷卻，然后稱重至最接近的0.1 mg。

　　(8)重復燃燒，恒溫，冷卻和稱重，直到兩次稱量的結果均不低于1mg。
